人人色在线视频播放,国产怡春院无码一区二区,JAPANESE丰满少妇最高潮 ,色欲aV无码一区二区人妻

一、有機(jī)透水路面與無機(jī)透水路面

混凝土外加劑如是有機(jī)成分則為有機(jī)透水混凝土，如是無機(jī)成分則為無機(jī)透水混凝土。

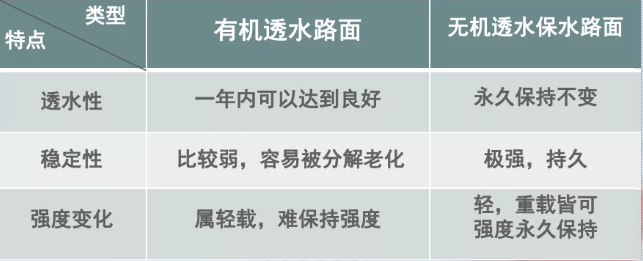

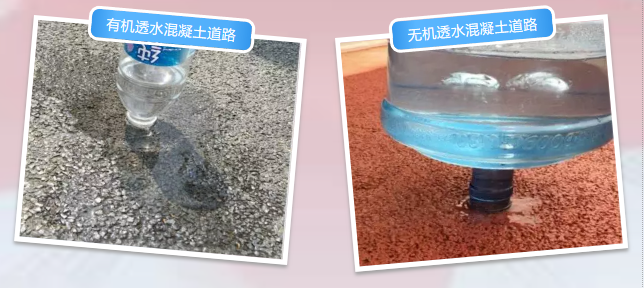

有機(jī)透水混凝土道路因為有機(jī)物本身的相對的活躍性，從而有機(jī)透水混凝土道路在環(huán)境帶來的變化中，容易產(chǎn)生不穩(wěn)定性，從而導(dǎo)致了有機(jī)透水混凝道路易產(chǎn)生老化，因此有機(jī)透水混凝土道路的使用周期比較短，強(qiáng)度比較低，容易出現(xiàn)掉子，開裂等現(xiàn)象，同樣道路的透水性也會比較差。

無機(jī)透水混凝土道路因為無機(jī)物本身的相對穩(wěn)定性，確保了道路具有生態(tài)、環(huán)保、無毒、無味，不揮發(fā)、不沉降、安全穩(wěn)定的特點，從而無機(jī)透水混凝土道路在環(huán)境帶來的變化中，不容易產(chǎn)生變化，穩(wěn)定性比較高，因此無機(jī)透水混凝土道路的使用周期會比較長，強(qiáng)度也遠(yuǎn)遠(yuǎn)高于有機(jī)透水混凝土，道路也不會出現(xiàn)掉子現(xiàn)象。

由此可見，使用無機(jī)材料的無機(jī)透水混凝土道路因為材料的穩(wěn)定性就確保了道路的穩(wěn)定性和安全性，從而無機(jī)透水混凝土道路的質(zhì)量安全必定遠(yuǎn)遠(yuǎn)的優(yōu)于有機(jī)透水混凝土道路。

二、無機(jī)透水混凝土道路施工要求

無機(jī)透水混凝土的穩(wěn)定性和安全性，除了使用無機(jī)材料做為主要原料，無機(jī)透水道路施工要求的苛刻性也進(jìn)一步保證了道路的質(zhì)量與安全。

1.施工前的準(zhǔn)備

無機(jī)透水混凝土道路之所以各項指標(biāo)表現(xiàn)的很完美，除了最核心的無機(jī)混凝土添加劑外，透水混凝土道路對石材的選擇也是高標(biāo)準(zhǔn)的。

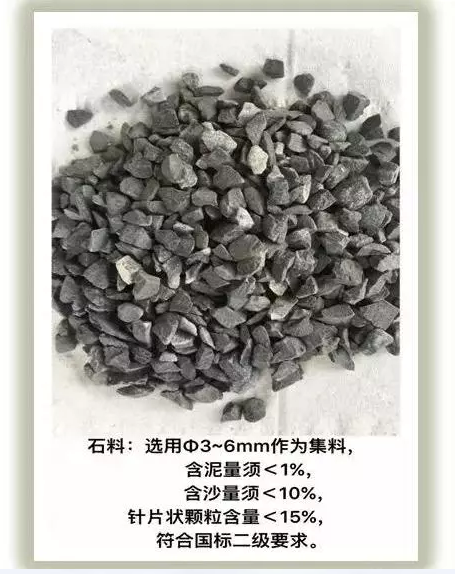

我們所采用的是3-10mm級的骨料，這樣的骨料做出來的道路更平坦美觀，耐磨性好，降噪效果好，能夠增加行人行車舒適性和安全性。同時，為了保證更好的效果，骨料的選擇必須是含泥量小于1％，含沙量小于10％，同時針片狀顆粒含量小于15％，符合國標(biāo)二級要求。推薦選擇的石材是玄武巖，花崗巖。

無機(jī)透水混凝土使用的水泥是PO425普通硅酸鹽水泥，符合國家標(biāo)準(zhǔn)，同時水泥的生產(chǎn)日期需要在一月以內(nèi)，保證水泥的最佳性能。

2.施工配比

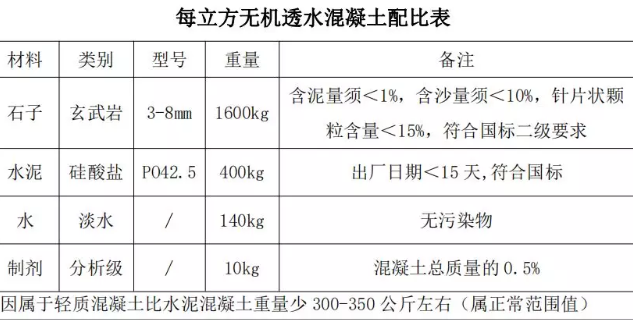

集料配比應(yīng)計量后定量投放，配比為80%石料，20%水泥，0.5%無機(jī)環(huán)保增強(qiáng)劑。根據(jù)石料含水率可適當(dāng)調(diào)節(jié)加水計量，水灰比為：1：（0.26-0.32），具體以實際施工為準(zhǔn)。

好的產(chǎn)品需要好的施工來展示，好的施工必須要嚴(yán)格按照產(chǎn)品施工的要求來做，只有在高標(biāo)準(zhǔn)嚴(yán)要求下，才能保證道路的質(zhì)量安全，真正展示無機(jī)透水混凝土的魅力。
